Мастер-выключатели и проходные переключатели: как на этапе дизайн-проекта спланировать логику управления светом

Планирование логики управления светом - один из самых недооценённых этапов дизайн-проекта. Владельцы премиального жилья нередко сталкиваются с ситуацией, когда после чистовой отделки выясняется, что выключатель у кровати не гасит люстру в прихожей, а для отключения света в длинном коридоре приходится возвращаться к входной двери. Чтобы этого избежать, ещё на стадии разработки проекта необходимо заложить схемы с проходными переключателями и мастер-выключателями - устройствами, которые позволяют управлять одним источником света из двух и более точек или отключать все светильники в зоне одним нажатием. В этом материале - практический гайд по выбору схем, нормативам и типовым ошибкам, основанный на анализе завершённых объектов за 2024-2026 годы.

Для премиальных московских интерьеров мастер-выключатели и проходные переключатели - стандарт удобства. Их грамотная интеграция в дизайн-проект экономит провода и повышает комфорт.

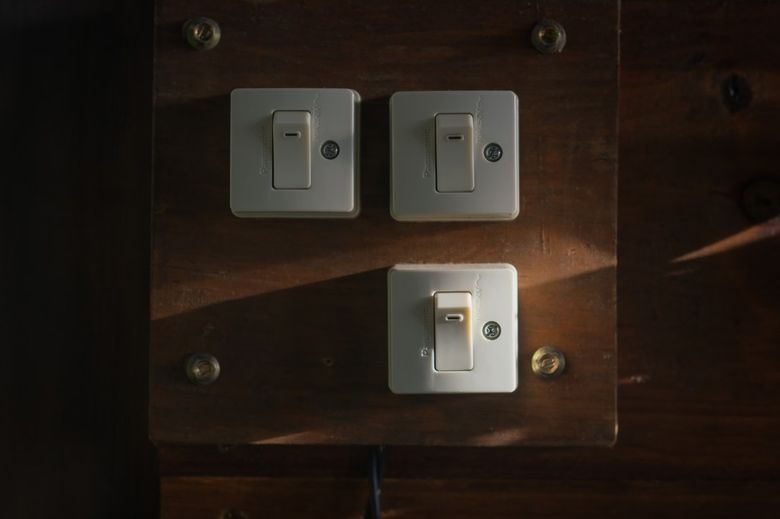

Чем мастер-выключатель отличается от проходного переключателя

Мастер-выключатель (также известный как центральный выключатель) - устройство, которое отключает все осветительные приборы в заданной зоне одним нажатием. Обычно его устанавливают у входной двери, чтобы, уходя из дома, можно было погасить свет во всех комнатах, не проверяя каждую. Проходной переключатель - коммутационный аппарат, позволяющий управлять одной группой светильников из двух или более мест. Классический пример - выключатели в начале и в конце длинного коридора: включили свет при входе, выключили при выходе.

Принципиальная разница - в схеме подключения и количестве контактов. Проходной переключатель имеет три контакта (один общий и два перекидных), тогда как обычный одноклавишный - два. Мастер-выключатель может быть реализован как отдельное реле с импульсным управлением или как группа перекрёстных переключателей, объединённых в единую цепь. В дизайн-проекте важно не путать эти устройства: мастер-выключатель работает на отключение всей линии, а проходной - на управление конкретной точкой.

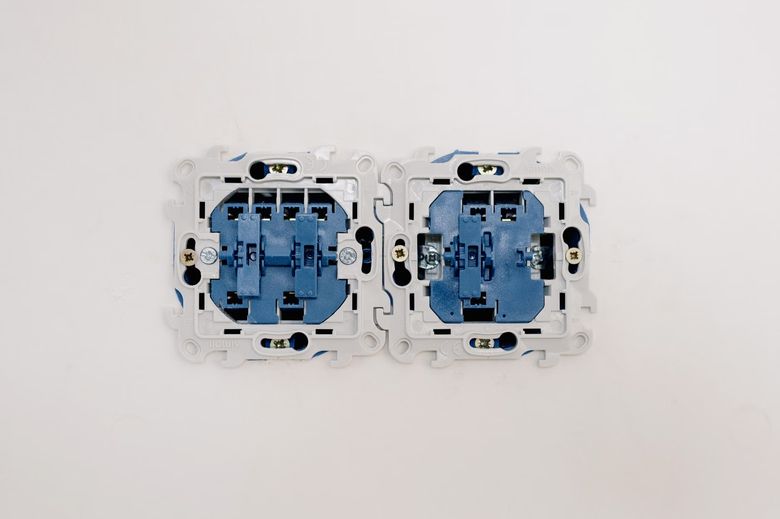

Какие нормативы регулируют установку выключателей в жилых помещениях

Основной документ, регламентирующий размещение выключателей в жилых зданиях, - СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Согласно этому своду правил, выключатели должны устанавливаться на высоте от 0,8 до 1,7 метра от уровня пола - стандарт в 0,9 метра от пола считается оптимальным для большинства помещений. Для мастер-выключателей и проходных схем отдельного норматива нет, но действует общее требование: все коммутационные аппараты должны быть доступны для использования и не перекрываться мебелью.

При проектировании мастер-выключателя для всей квартиры необходимо учитывать, что он не должен отключать холодильник, системы безопасности и серверное оборудование. В СП 256.1325800.2016 указано, что цепи освещения должны быть разделены на группы, и центральное отключение допускается только для групп, не затрагивающих критически важные нагрузки. На практике это означает, что мастер-выключатель ставится на отдельное реле, которое управляет только осветительными линиями.

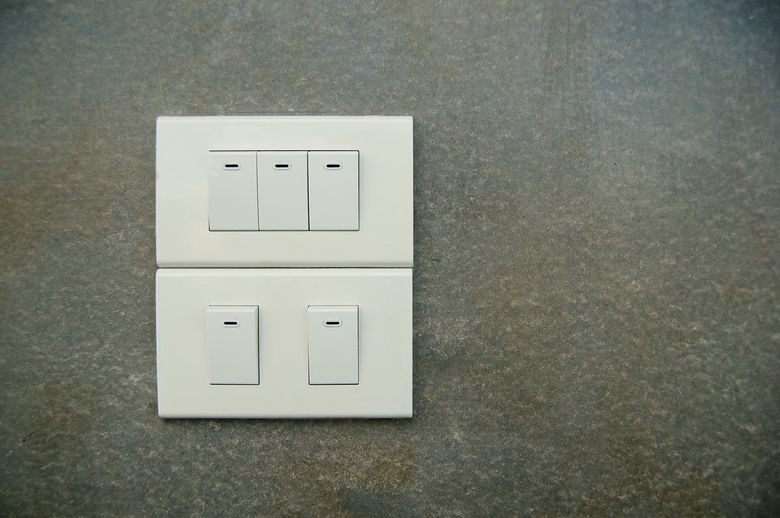

Как спланировать схему с проходными переключателями на этапе дизайн-проекта

Первый шаг - определить зоны, где требуется управление светом из двух и более точек. Типовые локации: длинные коридоры (от 3 метров), лестничные пролёты, просторные гостиные с двумя входами, спальни с выключателем у кровати и у двери. Для каждой такой зоны в дизайн-проекте закладывается трассировка кабеля от распределительной коробки до каждого переключателя. Важно помнить: проходные переключатели работают только парами или в цепочке с перекрёстными (промежуточными) переключателями, если точек управления больше двух.

Схема подключения для двух точек: от распределительной коробки к первому проходному переключателю идёт фаза, от него - два провода ко второму переключателю, от второго - провод к светильнику. Ноль и заземление идут напрямую. Для трёх и более точек между двумя проходными переключателями устанавливаются перекрёстные (четырёхконтактные) переключатели. В дизайн-проекте это отражается в плане электромонтажа: необходимо указать количество подрозетников, трассы кабелей и маркировку каждого переключателя. См. также: «Сценарии освещения в гостиной 50+ м²: как объединить парадный свет, функциональную подсветку и уютную атмосферу».

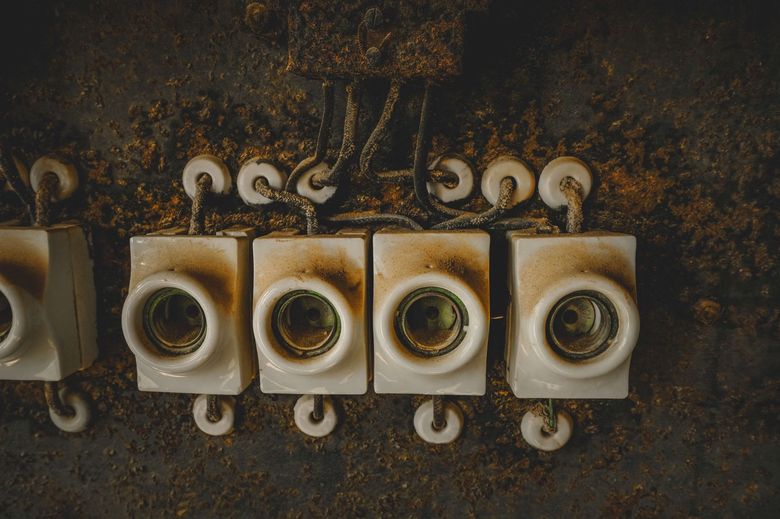

Где устанавливать мастер-выключатель: сценарии для квартиры и дома

Мастер-выключатель в премиальном жилье чаще всего размещают в прихожей - рядом с входной дверью, на высоте 0,9 метра. Это позволяет одним нажатием отключить весь свет в квартире при выходе. Второй популярный сценарий - мастер-выключатель в гардеробной или техническом помещении, где сосредоточено управление инженерными системами. В домах площадью более 200 м² имеет смысл предусмотреть несколько мастер-выключателей по зонам: для спального крыла, гостевой зоны и цокольного этажа. См. также: «Интернет, ТВ и домофон: чек-лист приёмки и план разводки слаботочных сетей в ЖК «Художников»».

Важный нюанс: мастер-выключатель не должен быть единственным способом управления светом в комнате. Если гость остаётся в гостиной, а хозяин уходит и нажимает мастер-выключатель, гость не должен оказаться в темноте. Поэтому в схему добавляют реле задержки или используют мастер-выключатель только для тех зон, где гарантированно никого нет. В дизайн-проекте это решается зонированием: мастер-выключатель управляет группами освещения общего пользования (прихожая, коридоры, санузлы), а спальни и кабинеты - отдельно.

Типовые ошибки при проектировании логики управления светом

Первая и самая распространённая ошибка - путаница между проходным и перекрёстным переключателем. Проходной имеет три контакта и используется для двух точек управления. Перекрёстный - четыре контакта, он ставится между двумя проходными, если нужно управлять светом из трёх и более мест. Если в проекте указан проходной переключатель для третьей точки, монтажники не смогут собрать схему, и придётся перекладывать кабель.

Вторая ошибка - отсутствие запаса по длине кабеля. В распределительных коробках и подрозетниках необходимо оставлять запас провода не менее 10-15 см для удобства монтажа и возможной замены устройства. Третья - игнорирование высоты установки при планировке мебели. Если в дизайн-проекте выключатель указан на высоте 0,9 метра, но в этом месте будет стоять комод высотой 1,2 метра, доступ к выключателю будет заблокирован. Четвёртая - установка мастер-выключателя без учёта зон, где свет должен гореть постоянно (аквариум, террариум, системы видеонаблюдения).

Чек-лист для проверки схемы освещения перед электромонтажом

Перед тем как утверждать дизайн-проект и передавать его строителям, проверьте схему управления светом по следующим пунктам. Это поможет избежать переделок на этапе черновой отделки, когда штробить стены повторно уже невозможно без потери качества.

• Для каждого коридора длиной более 3 метров предусмотрены проходные переключатели на обоих концах.
• В спальнях установлены выключатели у входа и у кровати (на высоте 0,7-0,8 метра от пола для удобства с кровати).
• Мастер-выключатель в прихожей отключает только группы освещения общего пользования, без влияния на холодильник и системы безопасности.
• Для каждой точки управления указан тип переключателя (проходной, перекрёстный, мастер) и количество подрозетников.
• Высота установки всех выключателей согласована с планом расстановки мебели.
• В распределительных коробках заложен запас провода не менее 10 см.
• Сечение кабеля для линий освещения - не менее 1,5 мм² (медь).
• Схема управления светом согласована с проектом умного дома (если предусмотрен).

Как интеграция с умным домом меняет подход к мастер-выключателям

В премиальных интерьерах всё чаще отказываются от классических проходных переключателей в пользу беспроводных или шинных систем управления. DALI (Digital Addressable Lighting Interface) позволяет управлять каждым светильником индивидуально через цифровую шину, а мастер-выключатель в такой системе - это просто сценарий, назначенный на любую кнопку. Однако даже при использовании умного дома на этапе дизайн-проекта необходимо заложить физические выключатели как резервный канал управления - это требование пожарной безопасности и удобства для гостей.

При проектировании гибридной схемы (классические выключатели + умный дом) мастер-выключатель подключается через реле с импульсным управлением, которое может быть интегрировано в систему автоматизации. Это позволяет, например, настроить сценарий «Уход из дома»: нажатие мастер-выключателя не только гасит свет, но и опускает жалюзи, выключает кондиционеры и включает сигнализацию. В дизайн-проекте такие сценарии описываются в разделе «Автоматизация» и требуют отдельной кабельной трассы для шины управления.
