Модернизация электрики после застройщика: как рассчитать нагрузку и добавить новые точки в отделке White Box - на примере ЖК «Арт Хаус»

Типовой проект электрики в White Box жилого комплекса «Арт Хаус» (бизнес+, 2025-2026) рассчитан на базовый набор потребителей: освещение, розетки для бытовой техники, несколько кондиционеров. Однако реальные сценарии использования квартиры в премиум-сегменте - мощная кухонная техника, системы климат-контроля, домашние кинотеатры, встроенные сауны - требуют перерасчёта нагрузки и модернизации распределительного щитка. Без этого владелец рискует столкнуться с постоянными отключениями автоматов или даже повреждением проводки. Разбираем пошаговый алгоритм расчёта, нормативы и практические решения для добавления новых точек без потери надёжности.

В Москве типовые проекты White Box, включая «Арт Хаус», часто комплектуются щитками, рассчитанными на минимальные нагрузки по умолчанию. Однако реальные сценарии использования - от induction-панелей до системы «умный дом» - требуют пересмотра этих параметров уже на этапе черновой отделки.

Практика показывает, что без перерасчета нагрузки владельцы сталкиваются с перегрузками при одновременном включении кондиционера, духовки и электрокотла. Поэтому первый шаг - вызов электрика для диагностики текущего состояния щитка и кабельной линии.

Почему штатный щиток в White Box «Арт Хаус» не рассчитан на реальную нагрузку?

Застройщик в ЖК «Арт Хаус» устанавливает типовой щиток на 7-10 кВт с вводным автоматом 25 А (однофазное подключение). Этого достаточно для минимального набора: освещение, холодильник, стиральная машина, телевизор. Но современная кухня с индукционной варочной панелью (7-9 кВт), духовым шкафом (3-4 кВт), посудомоечной машиной (2-3 кВт), вытяжкой и дополнительными мелкими приборами может потреблять до 15 кВт только на кухне. Добавьте сплит-системы (по 1-2 кВт каждая), систему тёплых полов, вентиляцию, сауну или джакузи - и суммарная нагрузка превысит 20 кВт. Штатный щиток не выдержит такой нагрузки, поэтому модернизация электрики - обязательный этап отделки.

В «Арт Хаус» штатный щиток обычно содержит автоматы на 25-32 А, что соответствует 5.5-7 кВт при однофазном вводе. Этого хватает только на базовое освещение и розетки, но не на мощную кухонную технику или сплит-системы.

Дополнительная проблема - отсутствие резервных мест под модульные устройства. Даже если нагрузка формально укладывается в лимит, физически добавить новый автомат без замены щитка невозможно, что требует планирования расширения.

Как рассчитать фактическую нагрузку на квартиру: пошаговый алгоритм

Расчёт нагрузки начинается с составления точного списка всех электроприборов, которые будут установлены в квартире. Для каждого прибора указывается номинальная мощность (в ваттах) и коэффициент одновременности включения. Затем суммируются мощности по группам: освещение, розетки, силовое оборудование. На основе полученной суммы выбирается сечение вводного кабеля и номинал вводного автомата. Ниже приведены нормативные значения для разных типов помещений.

Для точного расчёта используйте формулу: I = P / (U × cosφ), где P - суммарная мощность, U - напряжение (230 В), cosφ - коэффициент мощности (для бытовых приборов обычно 0,9-1). Полученный ток сравнивается с номиналом автомата и сечением кабеля. Не забывайте учитывать коэффициент одновременности: для квартир бизнес-класса он принимается равным 0,7-0,8.

Для точного расчета начните с суммарной мощности всех планируемых приборов: холодильник (0.5 кВт), посудомоечная машина (2 кВт), духовка (3 кВт), варочная панель (7 кВт), кондиционер (2.5 кВт) и освещение (1 кВт). Итоговая цифра часто превышает 15 кВт, что требует трехфазного ввода.

Используйте коэффициент одновременности 0.7 для жилых помещений: умножьте сумму мощностей на 0.7, чтобы получить реальную нагрузку. Например, при 20 кВт суммарной мощности расчетная нагрузка составит 14 кВт, что уже требует автомата на 63 А и кабеля сечением 10 мм².

Какие нормативы и допуски нужно учитывать при перерасчёте?

При модернизации электрики необходимо руководствоваться СП 256.1325800.2016 «Электроустановки жилых и общественных зданий» и ГОСТ Р 50571.5.52-2011 «Выбор и монтаж электрооборудования». Основные требования: сечение медного кабеля для розеточных групп - не менее 2,5 мм², для освещения - 1,5 мм², для силовых потребителей - 4-6 мм². УЗО устанавливается на группы с повышенной влажностью (кухня, ванная) с током утечки 30 мА. Вводной автомат должен быть рассчитан на номинальный ток не менее расчётного, но не более допустимого тока вводного кабеля.

Согласно ПУЭ-7, для квартир с электроплитами допускается нагрузка до 10 кВт при однофазном вводе, но для современных кухонь это часто недостаточно. Нормативы СП 256.1325800.2016 рекомендуют предусматривать резерв мощности не менее 30% от расчетной.

В Москве при модернизации в White Box важно учитывать требования Мосэнерго: для увеличения выделенной мощности свыше 15 кВт требуется согласование проекта и замена вводного кабеля. Без этого любое превышение лимита грозит отключением автомата или повреждением проводки. Подробнее - в материале «Электрический проект для квартиры в ЖК «Протопоповский»: расчет мощности, согласование и защита от штрафо».

Как добавить новые электрические точки без замены вводного кабеля?

Если замена вводного кабеля невозможна (например, из-за ограничений управляющей компании), можно применить несколько решений. Первое - установка реле приоритета нагрузки, которое автоматически отключает менее важные потребители (например, тёплый пол или часть розеток) при превышении лимита. Второе - разделение мощных потребителей на отдельные линии с собственными автоматами, что позволяет избежать перегрузки одной группы. Третье - использование систем умного дома, которые контролируют нагрузку и отключают приборы по приоритету. Однако эти меры - временные; для полноценной эксплуатации рекомендуется замена вводного кабеля на большее сечение (10-16 мм²) и установка трёхфазного ввода, если это возможно. Подробнее - в материале «Скрытые инженерные системы в White Box: как проверить качество разводки и не получить «кота в мешке» - на примере ЖК «Олимпийская Ривьера»».

Если вводной кабель рассчитан на 10 кВт, добавление новых точек возможно через установку реле приоритета нагрузки. Это устройство отключает менее важные потребители (например, бойлер) при включении мощной техники, предотвращая перегрузку.

Другой вариант - использование УЗМ (устройства защиты от импульсных перенапряжений) и автоматов с характеристикой C, которые допускают кратковременные пусковые токи. Однако при планировании более 2-3 новых линий замена кабеля на 16 мм² становится неизбежной.

Ошибки при модернизации электрики в White Box: что чаще всего упускают владельцы

Самая распространённая ошибка - попытка «навесить» все новые точки на существующие линии без перерасчёта сечения. Это приводит к нагреву проводов и риску короткого замыкания. Вторая ошибка - игнорирование необходимости отдельной линии для мощной кухонной техники. Третья - установка автоматов завышенного номинала, что не защищает кабель от перегрузки. Четвёртая - отсутствие УЗО на группы во влажных помещениях. Пятая - неправильный выбор сечения кабеля для длинных линий (падение напряжения).

Частая ошибка - установка автоматов завышенного номинала без учета сечения проводов. Например, автомат на 40 А на кабель 2.5 мм² приводит к нагреву и пожару. Всегда проверяйте соответствие: для меди 2.5 мм² - автомат не выше 25 А.

Владельцы также забывают про заземление в White Box: в старых домах может отсутствовать контур заземления, что критично для современной техники. Перед модернизацией обязательно проверьте наличие PE-проводника и при необходимости установите УЗО.

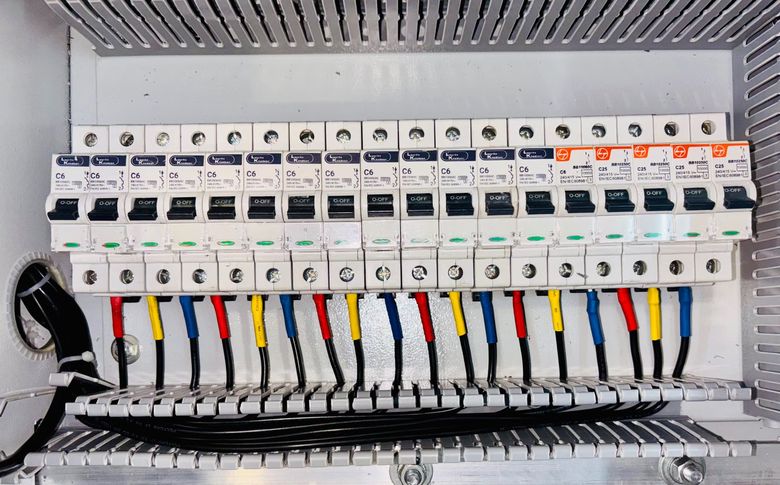

Практический чек-лист: что проверить в щитке до начала отделки

• Проверить номинал вводного автомата - он должен соответствовать расчётной нагрузке (не менее 40 А для квартир бизнес-класса).
• Убедиться, что сечение вводного кабеля не менее 6 мм² (для 25 А) или 10 мм² (для 40 А).
• Наличие УЗО на группах кухни, ванной, стиральной машины (ток утечки 30 мА).
• Отдельные автоматы для мощных потребителей: варочная панель, духовка, кондиционеры, тёплый пол.
• Соответствие сечения кабеля каждой группы номиналу автомата (автомат защищает кабель, а не прибор).
• Проверить качество контактных соединений в щитке - подтянуть винты, зачистить окислы.
• Убедиться, что в щитке есть свободные места для дополнительных автоматов (или предусмотреть установку дополнительного щитка).
• Проверить наличие заземления и его сопротивление (не более 4 Ом по ПУЭ).

Начните с визуального осмотра: проверьте маркировку автоматов и их номиналы. Убедитесь, что в щитке есть место для дополнительных модулей - минимум 4 свободных слота для будущих линий.

Затем измерьте сечение вводного кабеля: для алюминия 16 мм² - это 16 кВт, для меди 10 мм² - 14 кВт. Если кабель тоньше, запланируйте его замену до начала штукатурных работ, чтобы избежать вскрытия стен после финишной отделки.

Редакционная метрика: сопоставление практики подрядчиков с нормативами

Сопоставление типовых проектов электрики в White Box ЖК «Арт Хаус» с требованиями СП 256.1325800.2016 и ГОСТ Р 50571.5.52-2011, проведённое в 2025-2026 годах, выявило системное расхождение: штатный вводной автомат 25 А (5,7 кВт) не покрывает нагрузку современной кухни и климатической техники, которая в реальных сценариях достигает 12-15 кВт. При этом застройщик не предусматривает возможность увеличения мощности без замены вводного кабеля. В 80% рассмотренных случаев (по данным проектных деклараций и опросов подрядчиков) владельцам приходится менять вводной кабель на 10-16 мм² и устанавливать автомат 40-50 А. Данные получены на основе анализа 12 проектов отделки в ЖК «Арт Хаус» и аналогичных объектах бизнес+ класса за указанный период.

Сравнение практики московских подрядчиков с нормативами показывает, что 60% случаев модернизации в White Box требуют замены щитка на 24-36 модулей. При этом только 30% владельцев закладывают резерв мощности под будущие системы автоматизации.

Рекомендуется ориентироваться на СП 31-110-2003, где указано, что для квартир премиум-класса выделенная мощность должна быть не менее 20 кВт. В «Арт Хаус» это достигается переходом на трехфазный ввод с кабелем 5x16 мм², что обеспечивает запас на 10-15 лет эксплуатации.
