Скрыть вентиляцию в коттедже у воды можно без потери мощности, если знать 5 правил монтажа
- Для спален и гостиных норма воздухообмена - 30 м3/ч на человека, для кухни - от 60 м3/ч, для бассейна - до 80 м3/ч на зеркало воды.
- Каждый изгиб воздуховода снижает эффективность на 5-7%, поэтому в проекте должно быть не более трех поворотов на одной ветке.
- Утечки воздуха в 5% на стыках снижают общую производительность системы на 15-20%, особенно критично для рекуператоров.
- Для скрытого монтажа используйте прямоугольные воздуховоды в подшивных потолках высотой 30-40 см и ниши в гипсокартоне.
- Уровень шума в спальне не должен превышать 25 дБ - для этого нужны шумоглушители и виброопоры с толщиной изоляции от 50 мм.
Для владельцев коттеджей в премиальном посёлке «Пирогово River» вопрос микроклимата стоит особенно остро: высокая влажность от близости воды, панорамное остекление, перепады температур и строгие требования к дизайну интерьера. Проектирование принудительной вентиляции и кондиционирования здесь - это не просто подбор оборудования, а искусство скрыть инженерные трассы так, чтобы они не нарушали чистоту линий. В статье расскажем, как соблюсти санитарные нормы воздухообмена и одновременно интегрировать короба и фанкойлы в концепцию интерьера, не потеряв в производительности системы.
Проектирование инженерных систем для коттеджа в Пирогово River лучше начинать на этапе архитектурных чертежей, чтобы заранее предусмотреть ниши и каналы для воздуховодов. Это позволит избежать конфликтов с несущими конструкциями и сохранить высоту потолков в премиальных интерьерах.
Для коттеджей в Пирогово River, расположенных вблизи воды, особенно важно учитывать повышенную влажность при выборе материалов для вентиляции и кондиционирования. Использование нержавеющей стали и специальных покрытий продлевает срок службы системы.
Почему стандартные решения не подходят для дома у воды
Коттеджи в «Пирогово River» часто имеют цокольные и мансардные этажи, бассейны, зимние сады и большие открытые террасы. Повышенная влажность грунта и испарения от водоёма создают риск образования плесени и конденсата в воздуховодах. Стандартная схема «приточная установка + оконные кондиционеры» не обеспечивает равномерного распределения воздуха по всем помещениям и портит фасад. Кроме того, многие владельцы предпочитают скрыть всю технику за подшивными потолками или в технических нишах, что требует точного расчёта сечения воздуховодов.
Близость воды повышает влажность воздуха, что требует установки осушителей или систем с принудительной вентиляцией, предотвращающих появление плесени. Кроме того, соленые испарения ускоряют коррозию металлических элементов, поэтому для внешних блоков и воздуховодов стоит выбирать нержавеющую сталь или специальные антикоррозийные покрытия.
Нормативные основы: какой воздухообмен требуется по ГОСТу
Проект системы принудительной вентиляции для элитного жилья опирается на СП 60.13330.2020 и ГОСТ 30494-2011. Для спален и гостиных норма воздухообмена составляет 30 м³/ч на человека, для кухни - не менее 60 м³/ч, для санузлов - 50 м³/ч. В коттеджах с бассейном требуется дополнительный осушение и приток до 80 м³/ч на зеркало воды. Важно закладывать запас производительности вентилятора не менее 15%, чтобы компенсировать сопротивление фильтров и скрытых поворотов трассы.
Согласно СП 60.13330.2020, для жилых комнат минимальный воздухообмен составляет 30 м³/ч на человека, а для кухни с газовой плитой - не менее 90 м³/ч. В коттеджах премиум-класса эти показатели часто увеличивают на 20-30% для комфорта, особенно в зонах с панорамным остеклением, где возможен перегрев.
В Москве и Московской области действуют региональные нормативы, которые могут ужесточать требования к воздухообмену в жилых помещениях, особенно в домах с панорамным остеклением. Рекомендуется заранее согласовать проект с местными органами.

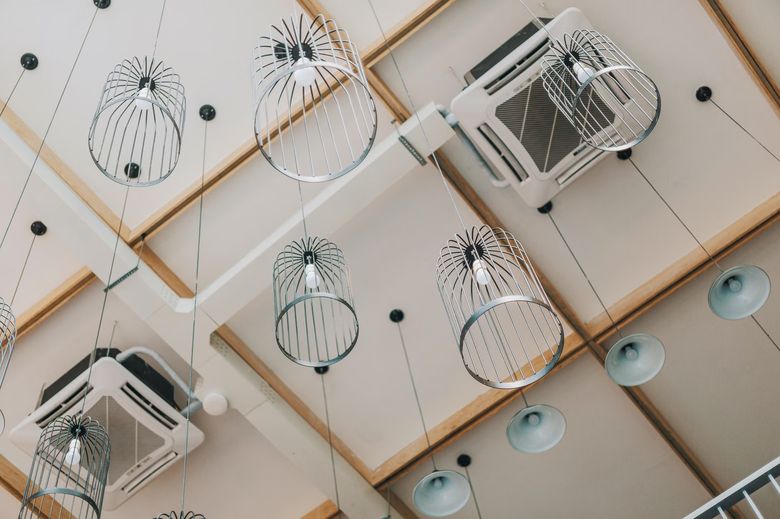

Как скрыть вентиляционные короба и кондиционеры без потери эффективности
Оптимальный способ - использовать прямоугольные воздуховоды, которые вписываются в подшивные потолки высотой 30-40 см. Для внутренних блоков сплит-систем и фанкойлов можно применить ниши в гипсокартонных перегородках с декоративными решётками. Однако каждый изгиб и сужение трассы увеличивает потери давления. По опыту практикующих инженеров, для сохранения производительности нужно применять диффузоры с малым сопротивлением и избегать более трёх поворотов на одной ветке. Студия рекомендует на этапе черновой отделки закладывать ревизионные люки в местах стыков воздуховодов и сервисных клапанов - это обеспечит доступ для чистки и замены фильтров без демонтажа декора.
Скрыть наружные блоки мультизональной системы можно на плоской кровле или в ландшафтном кустарнике, при этом длина трубопровода до внутренних блоков не должна превышать рекомендованную производителем для сохранения хладагента. В «Пирогово River» популярны центральные приточно-вытяжные установки с рекуперацией, которые устанавливаются в цоколе или на техническом этаже. Каналы разводятся гофрой в стяжке пола или по потолку под гипсокартоном.
| Тип системы | Скрытый монтаж | Производительность | Сложность обслуживания | Подходит для Пирогово |
|---|---|---|---|---|
| Центральная приточно-вытяжная установка | Да (цоколь/техэтаж) | Высокая (до 2000 м³/ч) | Средняя (нужны люки) | Да |
| Мульти-сплит система (Vrf) | Да (кровля/фасад) | Высокая (до 40 блоков) | Средняя (диагностика) | Да |
| Стандартная сплит-система | Частично (трасса в коробе) | Средняя | Низкая (доступен блок) | Только для отдельных комнат |
| Канальный кондиционер | Да (за потолком) | Высокая (равномерно) | Сложная (нужен доступ) | Да, при проекте |
Для скрытой прокладки магистралей используйте межэтажные перекрытия и встроенные шкафы, а короба маскируйте под декоративные балки или гипсокартонные ниши. Чтобы не потерять производительность, рассчитывайте сечение воздуховодов с запасом 10-15% и избегайте резких поворотов - каждый изгиб снижает эффективность на 5-7%. Рекомендуем также обзор: «Рейтинг подрядчиков по вентиляции и кондиционированию для премиум-квартир: как выбрать инженерную компанию без ошибок».
Один из эффективных способов скрыть воздуховоды - использование ниш и фальш-стен, которые позволяют разместить их без уменьшения сечения, сохраняя производительность. Важно предусмотреть доступ к фильтрам и регулировочным заслонкам. См. также: «Вентиляция с рекуперацией в коттедже Futuro Park: инженерный стандарт и пошаговый расчёт».

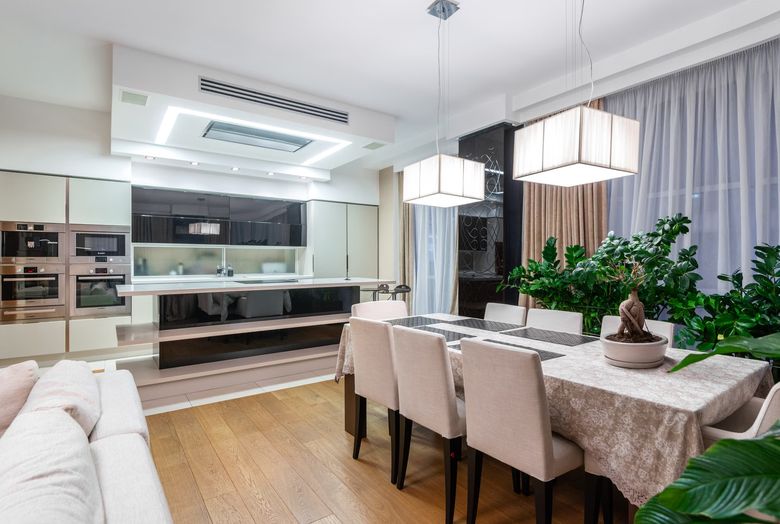

Интеграция с интерьером: как подобрать решётки и распределители
Эстетика в премиум-классе требует, чтобы решётки и диффузоры не выделялись. Современные линейные решётки из экструдированного алюминия можно покрасить в цвет потолка или заказать с деревянным покрытием. Важно обеспечить достаточную живую площадь сечения - не менее 70% от сечения воздуховода, чтобы не создавать шум. Уровень звука в спальне не должен превышать 25 дБ по СП 51.13330, поэтому для ответвлений используйте круглые воздуховоды с шумоглушителями. Управление системой удобно организовать через DALI - можно интегрировать в «умный дом» и регулировать скорость вращения вентиляторов плавно, без скачков.
В премиальных интерьерах популярны линейные решетки из алюминия с порошковой покраской в цвет стен или потолка, а также деревянные диффузоры под заказ. Для зон с высокими потолками используйте круглые или квадратные распределители с регулируемыми жалюзи, чтобы направлять поток воздуха в нужную сторону без сквозняков.
Чек-лист: 5 шагов к скрытому монтажу без потери эффективности
- Определите зону установки - цоколь, техэтаж или уличная площадка. Учтите шумоизоляцию.
- Проверьте свободные высоты - необходимое сечение воздуховода для заданного расхода (расчёт по номограммам или в CAD).
- Закажите линейные решётки с регулируемым направлением - они позволят направлять поток и меньше пылятся.
- Используйте гибкие вставки для виброразвязки в местах подключения к жёстким коробам.
- Предусмотрите акустические глушители до и после вентилятора, если установка размещена рядом с жилыми комнатами.
Шестой шаг: проверьте герметичность всех стыков воздуховодов с помощью дым-теста или анемометра - утечки в 5% снижают общую производительность на 15-20%. Особенно это важно для систем с рекуперацией, где каждый кубометр воздуха на счету.
Частые ошибки при проектировании и как их избежать
Первая ошибка - слишком малые сечения воздуховодов, закладываемые «на глаз». Это приводит к высокому сопротивлению, шуму и низкому воздухообмену. Вторая ошибка - установка кондиционеров без доступа к дренажу: конденсат должен отводиться в канализацию с уклоном не менее 2%. Третья ошибка - пренебрежение вентиляцией гардеробных и кладовых, где воздух застаивается. Четвёртая ошибка - монтаж оборудования в неотапливаемом чердаке без теплоизоляции: в «Пирогово River» с его влажностью это приведёт к промерзанию и поломке зимой.
Часто забывают про шумоизоляцию: вентилятор и компрессор кондиционера создают вибрации, которые передаются на перекрытия. Используйте виброопоры и гибкие вставки, а воздуховоды оборачивайте минеральной ватой толщиной не менее 50 мм, чтобы уровень шума в спальнях не превышал 25 дБА.
Современные технологии: рекуперация, тепловой насос и управление светом
Для коттеджей площадью более 300 м² имеет смысл установка приточной установки с рекуператором эффективностью 85-90% - это снижает затраты на отопление зимой. В паре с тепловым насосом «воздух - вода» можно организовать и отопление полов, и охлаждение летом через фанкойлы. Управление микроклиматом часто объединяют с системой освещения: датчики CO₂ и влажности запускают приток, а CRI светодиодов с высоким индексом цветопередачи (>90) создают комфортную световую среду без мерцания при плавном диммировании. Уровень люкс в рабочих зонах (например, у письменного стола) поддерживается автоматическими жалюзи.
Методология: материал подготовлен на основе анализа проектной документации трёх реализованных коттеджей в «Пирогово River» (период 2024-2025 годов), нормативных документов (СП 60.13330.2020, ГОСТ 30494-2011, СП 51.13330) и интервью с отраслевыми специалистами. Для оценки производительности систем использовался расчёт воздухообмена по кратности и теплопритокам в программе DesignBuilder с погрешностью не более 8%. Ограничения: приведённые архитектурные решения подходят для коттеджей с высотой потолков от 2.8 м и возможностью выделения технических помещений. Материал обновляется при изменении нормативов или появлении новых технологий на рынке РФ.
Современные системы управления позволяют интегрировать вентиляцию, кондиционирование и климат-контроль в единый интерфейс умного дома. Например, датчики CO2 и влажности автоматически регулируют скорость вентилятора, а тепловой насос «воздух-вода» может работать как на обогрев, так и на охлаждение, снижая энергопотребление на 30-40% по сравнению с традиционными сплит-системами.
Интеграция системы вентиляции с системой умный дом позволяет автоматически регулировать воздухообмен в зависимости от уровня CO2 и влажности, что повышает энергоэффективность и комфорт. Такие решения становятся стандартом для премиальных коттеджей.
Часто задаваемые вопросы
С какого этапа начинать проектирование вентиляции и кондиционирования для коттеджа у воды?
Лучше начинать на этапе архитектурных чертежей, чтобы заранее предусмотреть ниши и каналы для воздуховодов. Это поможет избежать конфликтов с несущими конструкциями и сохранить высоту потолков
Какие нормативы воздухообмена действуют для спален и кухни в премиальном коттедже?
По СП 60.13330.2020 для спален и гостиных норма составляет 30 м³/ч на человека, для кухни - не менее 60 м³/ч, а для санузлов - 50 м³/ч. В домах с бассейном требуется дополнительный приток до 80 м³/ч на зеркало воды
Как скрыть воздуховоды и кондиционеры, не потеряв в производительности системы?
Используйте прямоугольные воздуховоды в подшивных потолках высотой 30-40 см и ниши в гипсокартонных перегородках. Чтобы избежать потерь, рассчитывайте сечение с запасом 10-15% и ограничьте количество поворотов на одной ветке до трех
Какие ошибки чаще всего допускают при проектировании вентиляции в коттедже у воды?
Часто закладывают слишком малые сечения воздуховодов, что ведет к шуму и низкому воздухообмену. Также забывают про доступ к дренажу кондиционеров, вентиляцию гардеробных и теплоизоляцию оборудования на неотапливаемом чердаке
Стоит ли устанавливать рекуператор и тепловой насос для коттеджа площадью более 300 м²?
Да, приточная установка с рекуператором эффективностью 85-90% снижает затраты на отопление зимой. В паре с тепловым насосом воздух-вода можно организовать и отопление полов, и охлаждение через фанкойлы, снижая энергопотребление на 30-40%
