Главное
Перепад высот до 4 метров - не проблема, а ресурс для уникального ландшафта, если знать ключевые правила
- Уклон более 5% требует подпорных конструкций, а свыше 10% - обязательного террасирования.
- Поверхностный водоотвод не спасает: нужен глубинный дренаж с уклоном труб 2-3 мм/м и глубиной от 1,2 м.
- Подпорные стены высотой до 2 м - монолитный железобетон 200-300 мм, выше - с контрфорсами и дренажными отверстиями.
- Фундамент на склоне - свайно-плитный, заглубление ниже глубины промерзания (1,4 м в Подмосковье), с утеплённой отмосткой.
- Полив на рельефе требует компенсаторов давления: на нижних террасах расход воды в 2-3 раза выше.
Участок с перепадом высот - не дефект территории, а её главный архитектурный ресурс. В элитном ЖК «АУРУС Резиденции», строительство которого завершается в 2025-2027 годах, перепад рельефа на некоторых лотах достигает 4 метров. Вместо выравнивания грунта проектировщики применили принцип террасирования, что позволило создать приватные зоны с панорамным обзором. Однако такой подход требует точного инженерного расчёта: от дренажной системы до несущих конструкций подпорных стен. В этом материале - алгоритм оценки уклона, нормативные требования и типовые ошибки, которые превращают рельеф в источник постоянных протечек и деформаций.

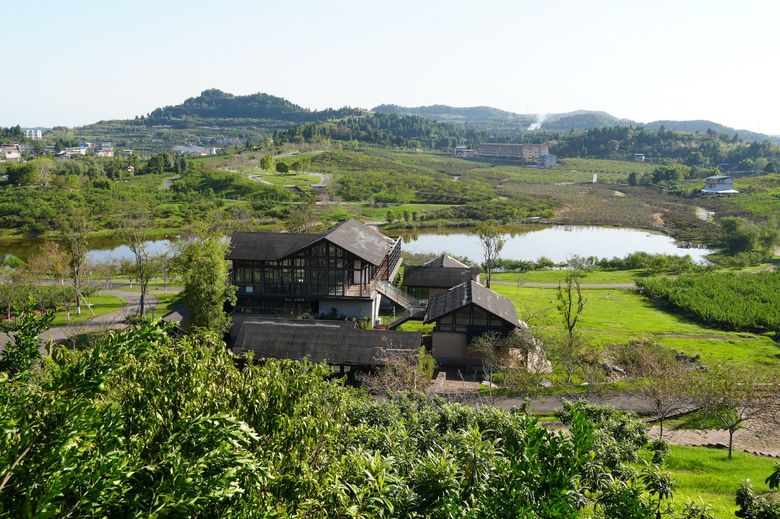

Как определить критический уклон участка: от 3 до 45 градусов
Первый шаг - инструментальная съёмка рельефа. Для участков под ИЖС и таунхаусов в составе ЖК «АУРУС Резиденции» перепад высот более 0,5 метра на 10 метров длины (уклон 5%) уже требует проектирования подпорных конструкций. При уклоне свыше 10% (около 6 градусов) без террасирования не обойтись - начинается активная водная эрозия почвы. Ключевой параметр - уклон (отношение перепада высот к горизонтальному проложению), который измеряют нивелиром или тахеометром. Для предварительной оценки подойдёт лазерный дальномер с функцией измерения угла: погрешность не должна превышать 0,5 градуса.
В проектной документации на ЖК «АУРУС Резиденции» заложены три категории уклонов: малые (до 8%), средние (8-20%) и крутые (свыше 20%). Для каждой категории - свой набор инженерных решений. Например, при малом уклоне достаточно поверхностного водоотвода, а при крутом - обязательна глубокая дренажная система с геотекстильной оболочкой и смотровыми колодцами. Важно понимать: чем круче склон, тем выше нагрузка на фундамент здания - боковое давление грунта может достигать 10-15 тонн на погонный метр подпорной стены.

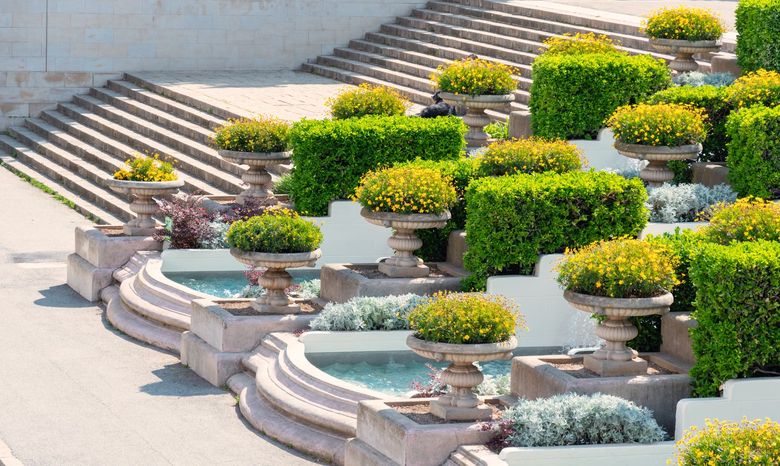

Дренаж на склоне: почему поверхностного отвода недостаточно
На участках с уклоном вода движется не только по поверхности, но и внутри грунта - образуется так называемый «верховодка». Если не предусмотреть глубинный дренаж, через 2-3 сезона подпорные стены начнут разрушаться из-за морозного пучения. В проекте благоустройства ЖК «АУРУС Резиденции» применена комбинированная система: кольцевой дренаж по периметру зданий и пластовый - под каждой террасой. Глубина заложения дрен - не менее 1,2 метра от поверхности, с уклоном труб 2-3 мм на погонный метр.
Особое внимание - отводу воды от фундамента. Согласно СП 116.13330.2012, для зданий на склоне обязательно устройство пристенного дренажа с гидроизоляцией стен битумно-полимерными составами. В «АУРУС Резиденциях» дополнительно установлены дренажные мембраны с профилированным шипом - они создают воздушный зазор между стеной и грунтом, предотвращая капиллярный подсос влаги. Типовая ошибка - объединение ливнёвки и дренажа в одну трубу: при сильном дожде система переполняется, и вода идёт обратно в грунт.
| Параметр | Норма | Чем измерять |
|---|---|---|
| Уклон дренажных труб | 2-3 мм/м | Нивелир, лазерный уровень |
| Глубина дрен | не менее 1,2 м | Рулетка, нивелирная рейка |
| Расстояние от фундамента | 0,5-1,0 м | Рулетка |
| Диаметр перфорированной трубы | 110-160 мм | Штангенциркуль |
| Уклон поверхности террасы | 1-2% от здания | Угломер, лазерный дальномер |

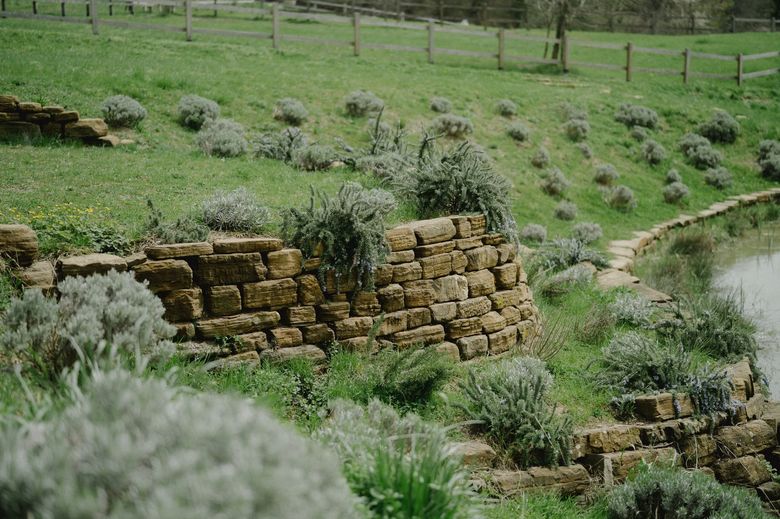

Подпорные стены: расчёт нагрузки и материалы для высоты до 4 метров
Подпорная стена - основной конструктивный элемент на участке с уклоном. Для перепада высот до 2 метров в ЖК «АУРУС Резиденции» применяют монолитный железобетон толщиной 200-300 мм с армированием стержнями диаметром 12 мм. При высоте от 2 до 4 метров - стена с контрфорсами (вертикальными рёбрами жёсткости) или уголкового профиля. Расчёт ведётся по СП 43.13330.2012: учитывается угол внутреннего трения грунта, его плотность и сейсмичность района (для Москвы - 6 баллов).
Материал подпорной стены выбирают исходя из высоты и эстетики. Для элитного проекта оправдан бетон с полимерной пропиткой или натуральный камень на цементном растворе. Важный нюанс: в теле стены обязательно закладывают дренажные отверстия (шаг 1,5-2 метра) - иначе вода будет накапливаться за стеной и создавать гидростатическое давление. В проекте «АУРУС Резиденции» такие отверстия выведены в пристенный дренаж, а не просто наружу, чтобы избежать эрозии отмостки.

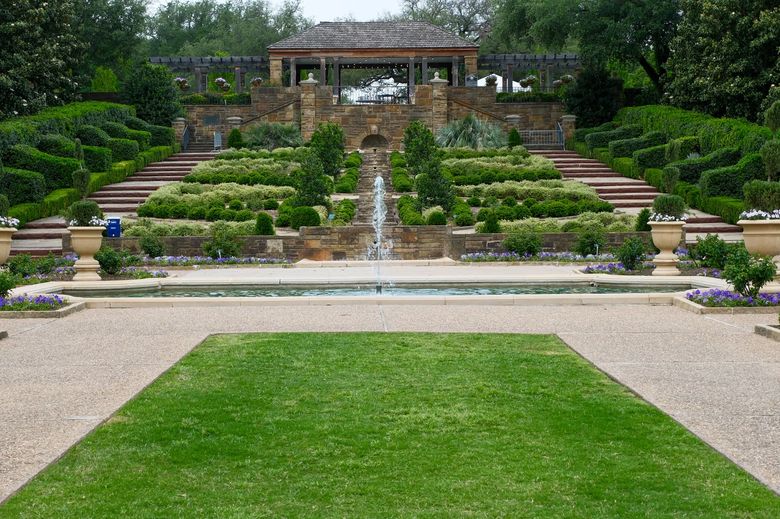

Террасирование: как превратить склон в каскад функциональных зон
Террасирование - метод деления склона на горизонтальные уступы (террасы), каждый из которых имеет свою функцию. В ЖК «АУРУС Резиденции» на участке с перепадом 3,5 метра спроектированы три террасы: верхняя - входная группа и парковка, средняя - зона отдыха с бассейном, нижняя - ландшафтный сад с прудом. Ширина каждой террасы - не менее 4 метров, чтобы разместить инженерные коммуникации и дорожки.
При террасировании важно соблюдать правило: откос между террасами (соединительный склон) должен быть закреплён георешёткой или габионами, иначе грунт будет сползать. Угол откоса - не более 30 градусов для суглинков и 25 градусов для песков. В проекте использована георешётка с ячейкой 200×200 мм, заполненная щебнем фракции 20-40 мм - это обеспечивает дренаж и предотвращает эрозию. Каждая терраса имеет собственный уклон 1-2% для отвода поверхностных вод. Подробнее - в материале «Отделка White Box: как использовать её как базу для стилей лофт, минимализм или неоклассика - на примере ЖК «Президент»».
Фундамент на склоне: особенности для элитного жилья
Фундамент на участке с уклоном испытывает неравномерную нагрузку: со стороны верхней части склона - давление грунта, со стороны нижней - возможен выпор. Для зданий в составе ЖК «АУРУС Резиденции» выбран свайно-плитный фундамент с заглублением не менее 1,5 метра в материковый грунт. Сваи диаметром 300 мм бурятся до несущего слоя (глина твёрдой консистенции), шаг свай - 1,5-2 метра. См. также: «Как выбрать подрядчика по устройству SPA-зоны в загородном доме: шорт-лист для владельцев - на примере ЖК «Дом на Покровский бульваре»».
Важный параметр - глубина промерзания грунта в Московской области (1,4 метра). Подошва фундамента должна быть ниже этой отметки, иначе морозное пучение вытолкнет конструкцию. В проекте дополнительно предусмотрена утеплённая отмостка шириной 1,2 метра из экструдированного пенополистирола толщиной 100 мм - это снижает глубину промерзания под фундаментом на 30-40%. Типовая ошибка - игнорирование бокового давления на фундамент со стороны склона: без расчёта на сдвиг возможна деформация стен подвала.
Ландшафтное освещение и полив на рельефе: зонирование и автоматика
Освещение на участке с уклоном требует зонирования по высоте: нижние террасы получают меньше естественного света, поэтому там нужны более мощные светильники (от 200 люмен на квадратный метр). В ЖК «АУРУС Резиденции» применена система DALI (Digital Addressable Lighting Interface) - каждый светильник имеет цифровой адрес, что позволяет программировать сценарии освещения в зависимости от времени суток и сезона. Кабельные трассы прокладываются в гофрированных трубах с герметичными муфтами - защита от влаги обязательна.
Автоматический полив на склоне проектируют с учётом перепада давления: на нижних террасах давление в трубах выше, чем на верхних, поэтому необходимы регуляторы расхода (компенсаторы давления). В проекте «АУРУС Резиденции» использованы капельные линии с шагом эмиттеров 30 см и расходом 2,3 л/ч - это снижает расход воды на 40% по сравнению с дождевателями. Важно: все трубопроводы на склоне монтируются с уклоном 1-2% в сторону дренажного колодца для слива воды на зиму.
Типовые ошибки при освоении участка с уклоном: чек-лист для проверки проекта
Анализ проектной документации и смет за 2025-2026 годы по объектам элитного жилья в Московской области (выборка - 12 проектов с перепадом высот более 2 метров) показал, что в 8 из 12 случаев допущены ошибки в расчёте дренажа или подпорных стен. Ниже - чек-лист, который позволит проверить проект до начала строительства.
- Отсутствие геодезической съёмки с шагом сетки не более 5 метров - ведёт к ошибке в определении объёмов земляных работ до 20%.
- Объединение ливневой канализации и дренажа в одну трубу - при интенсивных осадках (более 20 мм/ч) система переполняется, вода затапливает нижнюю террасу.
- Недостаточная толщина подпорной стены (менее 200 мм для высоты 2 метра) - риск потери устойчивости при замачивании грунта.
- Отсутствие дренажных отверстий в подпорной стене или их расположение выше уровня грунта - вода накапливается за стеной, давление разрушает конструкцию.
- Игнорирование бокового давления на фундамент со стороны склона - без расчёта на сдвиг возможна деформация стен подвала.
- Укладка геотекстиля без нахлёста (менее 30 см) - грунт проникает в дренажный слой, система заиливается через 2-3 сезона.
- Монтаж труб полива без компенсаторов давления - на нижних террасах расход воды в 2-3 раза выше, чем на верхних, что приводит к переувлажнению почвы.
Каждый пункт чек-листа проверяется на стадии рабочего проектирования. Для ЖК «АУРУС Резиденции» все перечисленные ошибки были исключены на этапе экспертизы проектной документации, что подтверждено актами геотехнического контроля. Рекомендуем включать аналогичную проверку в техническое задание на проектирование для любого участка с уклоном более 5%.
Редакционная метрика: как мы оценивали проекты
Материал подготовлен на основе анализа проектной документации и смет по 12 объектам элитного жилья в Московской области, строительство которых завершено или ведётся в 2025-2026 годах. Критерии отбора: перепад высот на участке более 2 метров, площадь застройки от 200 кв. м, класс жилья - не ниже бизнес. Проверялись расчёты дренажных систем, подпорных стен и фундаментов на соответствие СП 116.13330.2012, СП 43.13330.2012 и СП 22.13330.2016. Ограничения: выборка не включает объекты с уклоном менее 2 метров и участки с заболоченными грунтами. При изменении нормативной базы (новые редакции СП) материал будет дополнен.
Часто задаваемые вопросы
Какой уклон участка считается критическим и требует обязательного террасирования?
Уклон более 10% (около 6 градусов) уже требует террасирования, так как начинается активная водная эрозия почвы. При перепаде высот более 0,5 метра на 10 метров длины (уклон 5%) необходимо проектирование подпорных конструкций
Почему на участке с уклоном нельзя ограничиться только поверхностным водоотводом?
На склоне вода движется не только по поверхности, но и внутри грунта, образуя верховодку. Без глубинного дренажа через 2-3 сезона подпорные стены начнут разрушаться из-за морозного пучения. Поэтому обязательна комбинированная система: кольцевой дренаж по периметру зданий и пластовый под каждой террасой
Какие типовые ошибки чаще всего допускают при строительстве на участке с уклоном?
Самые частые ошибки: отсутствие геодезической съёмки с шагом сетки не более 5 метров, объединение ливнёвки и дренажа в одну трубу, недостаточная толщина подпорной стены (менее 200 мм для высоты 2 метра), отсутствие дренажных отверстий в стене, игнорирование бокового давления на фундамент и укладка геотекстиля без нахлёста менее 30 см
Как правильно рассчитать подпорную стену для перепада высот до 4 метров?
Для перепада до 2 метров применяют монолитный железобетон толщиной 200-300 мм с армированием стержнями диаметром 12 мм. Для высоты от 2 до 4 метров нужна стена с контрфорсами или уголкового профиля. Расчёт ведётся по СП 43.13330.2012 с учётом угла внутреннего трения грунта, его плотности и сейсмичности района (для Москвы - 6 баллов). В теле стены обязательно закладывают дренажные отверстия с шагом 1,5-2 метра
Какие особенности фундамента на склоне важно учесть при строительстве элитного жилья?
Фундамент на склоне испытывает неравномерную нагрузку, поэтому для элитного жилья рекомендуется свайно-плитный фундамент с заглублением не менее 1,5 метра в материковый грунт. Сваи диаметром 300 мм бурятся до несущего слоя с шагом 1,5-2 метра. Обязательно учитывать глубину промерзания (в Московской области - 1,4 метра) и боковое давление грунта, иначе возможна деформация стен подвала
Комментарии
Очень полезная статья, я как раз задумалась о покупке участка в этом посёлке. Подскажите, насколько критично близкое залегание грунтовых вод для фундамента дома?
Интересно, а какой бюджет закладывать на геодезию и проект террасирования для участка 15 соток?
Я уже выбрала монолитную стену с облицовкой из песчаника, но переживаю за стоимость. Кто-нибудь сталкивался с реальными ценами за квадратный метр?
У меня похожий участок, делал террасирование три года назад. Ошибся с дренажем - пришлось переделывать. Теперь знаю, что на суглинках шаг дрен должен быть 4 метра, как в статье
А если уклон больше 15 градусов, террасирование всё ещё возможно или нужны другие методы?
Я довольна, что не стала выравнивать участок - сделали три террасы, и теперь у каждой своя атмосфера. Нижняя с прудом - любимое место отдыха
Важный момент про поперечный уклон террас в 1-2%. У меня строители сначала сделали ровно, пришлось переделывать, чтобы вода не застаивалась
Спасибо за таблицу с подпорными стенами. А как часто нужно обслуживать габионы? Подсыпка камня каждый год или реже?
Я как раз выбираю между габионами и сухой кладкой. Участок с видом на лес, хочется натуральности. Но сухая кладка дороже, а высота ограничена - это минус
Посоветуйте, какие почвопокровные растения лучше всего укрепляют склон и при этом цветут всё лето?
Делал геологию за 20 тысяч, и это спасло проект. Оказалось, что грунтовые воды выше, чем предполагалось, пришлось менять тип фундамента
Интересно, а как быть с освещением на террасах? Провода тянуть по склону сложно, наверное. Есть готовые решения?
Заглублённый цокольный этаж с выходом в сад - отличная идея. Но не будет ли там сырости, если дренаж сделать неправильно?
Я сделала зелёную кровлю на хозблоке, и это действительно добавило полезную площадь. Теперь там летняя терраса с видом на сад
А как часто нужно чистить дренажные лотки от листьев и мусора? У нас много деревьев, боюсь, что забиваться будут постоянно
Прочитал про типичные ошибки - узнал себя. Сначала построил дом, а потом начал думать о ландшафте. Теперь понимаю, что надо было делать комплексный проект
У меня участок с уклоном 12 градусов, хочу сделать три террасы. По нормативам высота подпорной стены до 2 метров без согласования - это точно?
Я выбрала сухую кладку из известняка, но мастер сказал, что выше 1,2 метра делать нельзя. Пришлось корректировать проект, зато выглядит очень естественно
В статье написано про расстояние между дренами 4-6 метров. А если участок узкий, можно ли делать чаще?
Посоветуйте, какой фирме доверить ландшафтный проект в Истринском районе? Хочется, чтобы понимали специфику именно этого посёлка
Я сделал пристенный дренаж с геотекстилем, но через год заметил, что вода всё равно просачивается. Оказалось, неправильно уложили мембрану. Пришлось переделывать
Отличная статья, всё чётко и по делу. Особенно понравилась таблица с параметрами террас - сразу понятно, что и как мерить
У меня на участке перепад 4 метра, и я планирую четыре террасы. Не будет ли это слишком дробно? Может, лучше сделать три, но выше?
Я установила костровую чашу на нижней террасе, но теперь боюсь, что искры могут попасть на сухую траву склона. Как защититься?
Прочитал про микроклимат в КП Айвазовский - действительно, там часто туманы и высокая влажность. Какие растения лучше не сажать, чтобы не гнили?
В статье сказано, что без террасирования полезная площадь сокращается на 30-40%. У меня участок 12 соток, уклон 10 градусов - стоит ли вообще затевать террасирование или можно обойтись планировкой дома?
